3D-Druck XXL in Leipzig, Pistol GmbH

À l'aide de l'imprimante 3D VX 1000 de Voxeljet, la société PISTOL GmbH élabore des prototypes de moulage de précision, produit des tests de moulage, des pré-séries, des petites séries et des pièces uniques.

Le processus

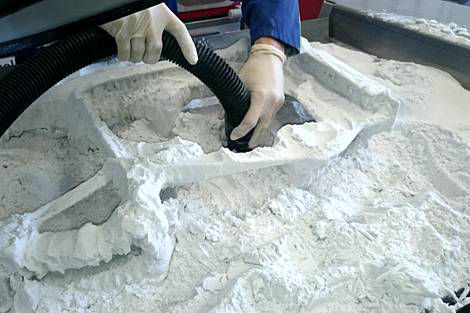

Ce processus d'impression 3D consiste à déposer des petites gouttes de liant liquide par la tête d'impression sur un lit de poudre polyacrylique (PMMA) d’après les données CAO du modèle. Le modèle est construit grâce à l’abaissement du plan de travail et à l’impression des couches. Pour finir, le modèle en PPMA légèrement poreux est infiltré avec de la cire perdue, de sorte que sa surface soit étanche et lissée.

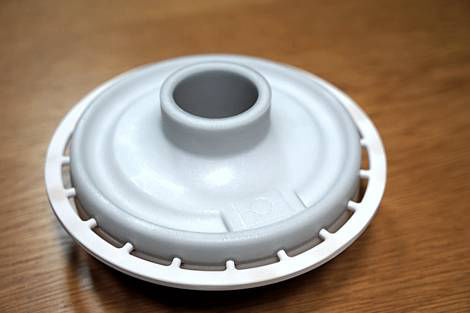

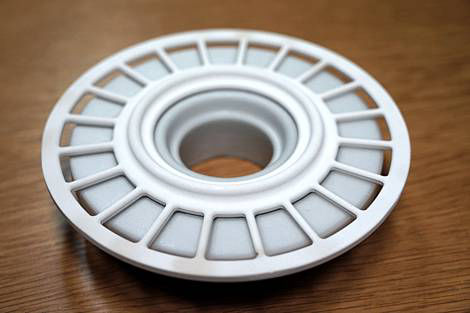

Impression 3D- XXL

Advantages

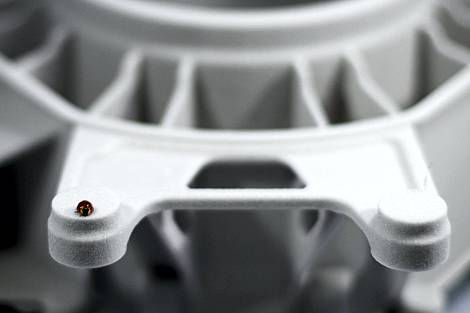

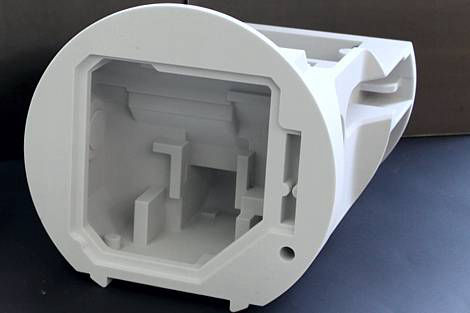

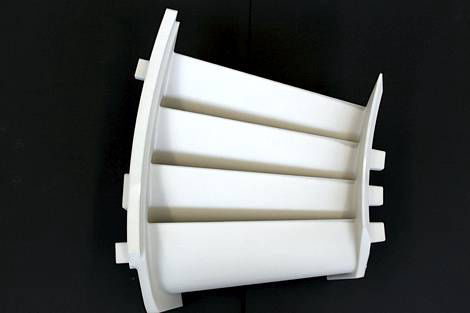

- Reproduction fidèle des détails grâce à la précision des couches    successives, processus le plus approprié pour la production de pièces    complexes, à parois minces et aux découpes élaborées.
- Réalisation de contre-dépouilles sans noyaux solubles dans l'eau.
- En ce qui concerne les noyaux en céramique, les éléments du modèle    sont élaborés séparément. Ils sont assemblés après insertion du noyau.
- En ce qui concerne le risque de cassure des noyaux complexes en    céramique, il est préférable de ne pas les exposer à la pression    provoquée par le remplissage d'un moule à injection de cire perdue.

- En chauffant à environ 70°C, le modèle en PMMA réduit son volume et évite ainsi la brisure du moule en céramique.
- Livraison des modèles seulement quelques jours après la commande.

Notre offre

- Plus de 20 ans de savoir-faire pour le mouleur de précision
- Matériau spécial PolyporC particulièrement bien adapté au processus de moulage de précision
- Post-processus
- Suivi du client sur l'ensemble du projet
- Soutien pour le design des pièces dès la phase RP
- Offre de divers processus RP par un seul exécutant

Données techniques

- Espace de fabrication VX 1000 : 1000 mm long x 600 mm large x 500 mm haut
- Épaisseur des couches de fabrication du modèle 100-300 µm
- Vitesse de fabrication 36mm/h ˜2,3 l/h
- Précision 0,3 % (min. ± 100 µm)
- Matériau de base : poudre PMMA (85µm)
- Liant : Polypor C
- Résistance à la traction 3,7 Mpa
- Température de combustion 600°C
- Température de ramollissement 70°C
- Teneur en cendres résiduelles <0,02 %
